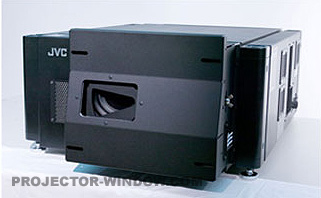

日本放送協會（NHK）計劃在2020年開始試播的新一代電視播放服務“超高清（SHV）”。該電視服務的目標是利用7680×4320像素（3300萬像素）的“8K×4K”影像實現高臨場感。NHK與NHK工程服務及JVC建伍控股共同開發出了能以低成本顯示相當于8K×4K的影像、且較原來實現小型輕量化的投影機。
新品通過在支持“4K×2K（800萬像素）”的投影機上安裝簡單的光學部件，可顯示相當于8K×4K的影像。RGB三色配備3個800萬像素顯示元件的4K×2K投影機已經面向數字影院等用途實現實用化。此次的投影儀的特點是，大小及重量與支持4K×2K的現有產品幾乎相同，而且只需增加一些成本即可。體積和重量也保持在很好的范圍內。
之前曾經出現過的兩款8K×4K投影機，在體積和成本等方面都無法很好的面向消費市場。一款是配備3個3300萬像素顯示元件的“全分辨率”投影機，成本難以下降。另一款是采用4個800萬像素顯示元件的“像素錯位”技術投影機，其需要采用2臺大尺寸的投影機，因此并不實用。
最新的“超高清（SHV）”投影機，技術關鍵在于“e-Shift元件”光學部件。通過在RGB用各顯示元件的前方各配置1個該元件，合計配置3個，則可使支持4K×2K的投影儀實現相當于8K×4K的影像顯示。e-Shift元件是應用了液晶面板原理的“光的快門”。在生成電氣信號后，該器件的偏光軸發生變化，從而改變折射率。利用這一原理，可改變源于顯示元件的光（投射光）的傳播方向。
NHK為了使RGB各色光的傳播方向在橫縱方向上僅錯位1/2像素，重新設計了e-Shift元件。以120Hz的頻率間歇性切換該器件的折射率，然后將橫縱方向僅錯位1/2像素的影像分時投影到屏幕上。利用該投影儀顯示分辨率圖時，可確認能以相當于8K×4K的分辨率顯示。e-Shift元件的構造簡單，并非高價部件。無需像普通液晶面板一樣，在TFT基板上進行像素分割，只需在覆蓋整個器件的平面電極上插入液晶即可。
|
