[投影之窗報道]
成立于 1972
年的帕德博恩大學，因其電氣和系統工程專業而躋身德國名牌大學之列。該校擁有世界頂尖的計算機科學團隊。在升級學校報告廳視音頻系統這一項目上，校方選用了
Extron TouchLink® 控制系統，SMX 系統多重矩陣切換器，以及光纖發送和接收器。
“Extron 的各類視音頻產品非常適合集成安裝環境�！�
-
Eugen Hahn, 視音頻系統工程師, 帕德博恩大學

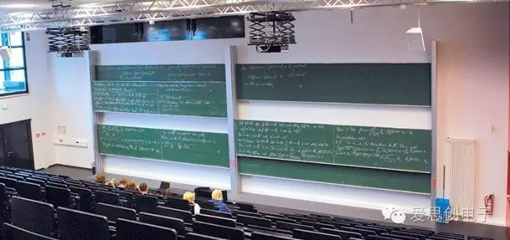

學校設有
30 間學術報告廳和 90 間階梯教室。階梯教室最多可容納座席 100 個，報告廳則最多可容納座席
400 個。 室內的視音頻設備包含帶 VGA 、HDMI 視頻輸入的高清投影機、帶 HDMI
輸出的藍光播放器、無線麥克風、被集成接入教師講臺的 HDMI 和 VGA
視頻及音頻輸入信號，以及高清攝像機。
控制系統

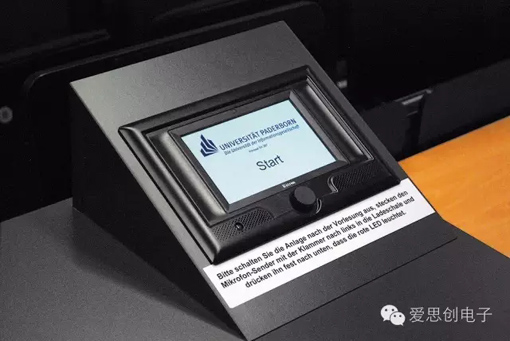

控制系統方面，校方的視音頻系統工程師 Eugen Hahn 和 Matthias
Driller，選擇在報告廳安裝 Extron 7 英寸壁掛式 TouchLink 觸摸屏 TLP
700MV 及 IP Link® IPL 250 控制處理器，階梯教室則安裝 Extron MLC
226 IP DV 和 Enhanced MediaLink 控制器�！癊xtron
的各類視音頻產品都非常適合集成安裝環境�！� 工程師 Hahn 表示 “ 選用 TouchLink
控制系統是因?yàn)樗脑O(shè)置和配置都非常的便捷，從單個投影機到多重畫面系統均有相應的模板”。
信號切換

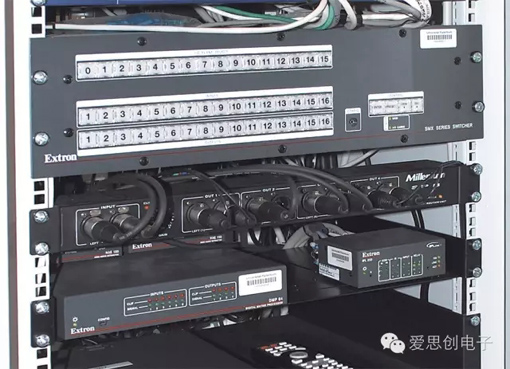

大的學術報告廳安裝有 Extron SMX 系統模塊化數字和模擬多層矩陣切換器。SMX
可以將多個獨立的數字和模擬矩陣切換器整合在一個真正模塊化、可現場配置的機箱內。SMX 將 VGA、AV
和 HDMI 信號路由至本地房間的投影機，同時通過光纖發送器傳送信號給其他房間的光纖接收器。
為了配合未來的發展趨勢，不同房間之間均選用光纖信號傳輸。
較小的報告廳安裝了支持?jǐn)?shù)字、VGA、視頻及模擬音頻的多格式媒體演示切換器 - MPS
409。該產品具備合并切換器模式，可將所有數字信號源路由至 HDMI 輸出。
音頻處理

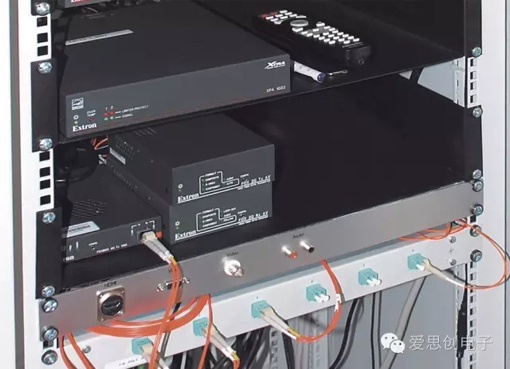

所有報告廳的音頻信號均通過 Extron DMP 64 帶 ProDSP™
功能的數字音頻矩陣處理器、HAE 100 HDMI 音頻解嵌器、XPA1002 功率放大器，以及 SI
28 雙路表面安裝式揚聲器來進行處理。
階梯教室相對空間較小，選用 MLS 100 A 4
路立體聲音頻輸入切換器，該設備可執行音頻輸入增益和衰減以確保信號的完整。同時配備了 Extron MPA
152 立體聲功率放大器，每個通道 15W，確保信號被精準的放大，而通過 Extron CDRS
技術可確保聲音的清晰度。
有了
Extron 矩陣切換器和配置控制系統的幫助，學校的工程師們可以輕松管理來自目前 100
多個報告廳和教室，甚至未來更多房間的各類信號源和顯示設備，控制更加簡便。
